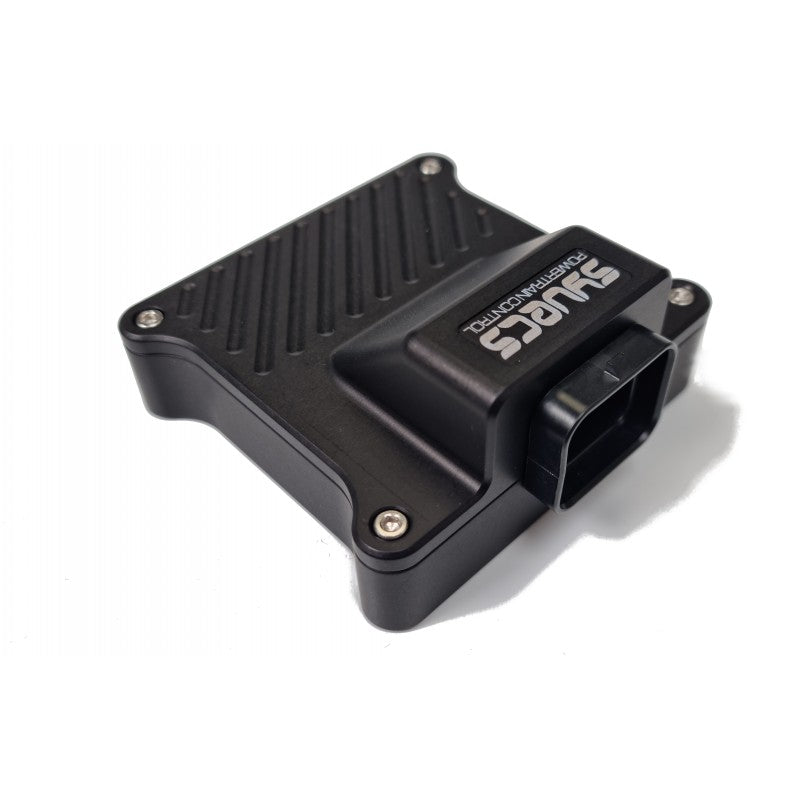

SYVECS SYV-4WD-GEN Універсальний контролер 4WD

Syvecs Generic AWD Controller - це компактний і потужний пристрій для керування системами 4WD/AWD в OEM і автоспорті.

Розроблено для інтеграції в будь-який автомобіль за допомогою конфігурованої системи зв'язку CANbus.  Користувачі можуть отримувати дані в реальному часі від систем OEM/Автомагазину і використовувати ці дані для оперативних і моніторингових стратегій, в результаті чого досягається точний і достовірний контроль систем управління AWD/4WD.

До контролера можуть бути під'єднані додаткові датчики для забезпечення додаткової функціональності та безпеки, як-от температура Awd, тиск Awd, швидкість обертання осі та інші.

Просунуті користувачі також можуть налаштувати призначену для користувача опцію передавання даних за допомогою потужної секції CANbus, щоб дозволити надсилати біти або байти через CANbus для гарантування безпеки штатних систем або ввімкнення застережливих ламп, обмеження крутного моменту тощо.

Контролер AWD оснащений чотирма напівмостовими драйверами, які можуть управлятися за низьким або високим рівнем і здатні витримувати максимум 15 ампер у піку/8 ампер безперервно на кожен вихід. Поділ виводів присутній на H-мостах 1/2 і 3/4, що дає змогу використовувати до 16 ампер безперервного струму з парними виходами.

Кожен із чотирьох виходів H-моста містить контроль струму і може бути використаний як частина стратегії захисту для забезпечення правильного під'єднання і роботи соленоїдів. Наприклад, якщо соленоїд Awd приводиться в дію і не виявляється протікання струму, це негайно викличе прапор Limp або повідомлення CAN на приладову панель. Також контролюється коротке замикання, і в разі його виявлення виникне ситуація перевантаження за струмом, яка також встановить прапор обмеження і вимкне вихід для безпеки.

Чотири аналогових входи 0-5 В, встановлені на контролері, мають опціональну підтяжку 3k 5 В і можуть бути використані для зовнішнього перемикача 2WD, регулювального горщика, температури Awd і тиску Awd.

На контролері також встановлено чотири магніторезистивні входи, які можуть використовуватися для приймання сигналів швидкості від магніторезистивних двопровідних датчиків швидкості Холла. Потім ці сигнали швидкості можуть бути передані по шині CANbus для виконання інших корисних завдань.

На платі також встановлено 6-осьовий датчик IMU, що дає змогу переглядати дані прискорення в реальному часі або пов'язувати їх зі стратегіями.

Технічні характеристики

Виходи

• 4 X напівмостові виходи
• Піковий струм 15 Ампер (100 мс) Безперервний контроль струму 8 Ампер на кожному виводі.
• Поділ виводів доступний на HBR1/2 і HBR3/4 для 16-амперних високострумових двигунів/соленоїдів

Входи

• 4 x Аналогові або перемикальні входи (0-5 В)
• 4 x Магніторезистивні ланцюги

Інтерфейси

• USB для оновлення та налаштування
• 1 x CAN 2.0B інтерфейс для зв'язку з іншими контролерами або системами реєстрації 1 x Kline інтерфейс
• 6-осьовий IMU чип

Джерело живлення

• Діапазон вхідної напруги від 6 до 26 В
• Логіка вимикача запалювання з високим струмом живлення

Фізичний

• IP67 Герметизація за автомобільною специфікацією -40c до 125c 34 способи Superseal 1.0
• 88 мм x 89 мм x 40 мм
